Модуль Step4Net SFPd-03-1310-WDM-SC

Описание Модуль Step4Net SFPd-03-1310-WDM-SC:

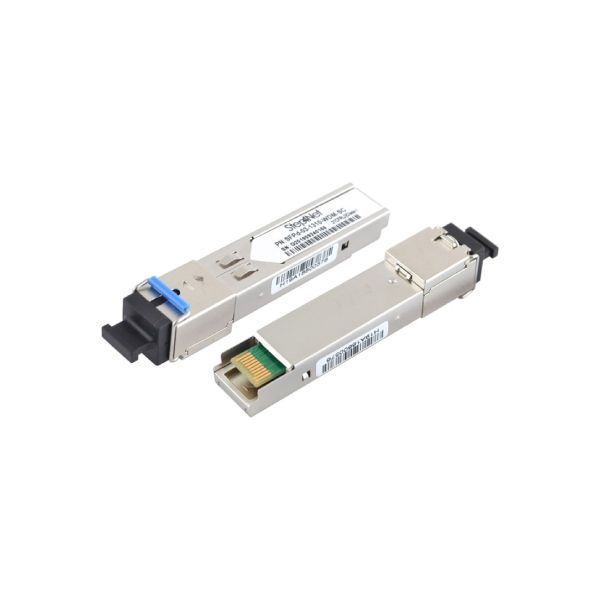

Модуль SFP Step4Net SFPd-03-1310-WDM-SC
Тип разъема - SC, Тип оптоволокна - одномодовое (SM), 1, Длина волны - 1310 нм, Скорость передачи данных - 1.25 Гбит/с, Расстояние передачи данных - 3 км, Технология - DDM, Рабочая температура - 0℃ - 70℃
Модули Step4Net SFPd-03-1310-WDM предназначены для организации соединения по одному волокну одномодового оптического кабеля 9/125мкм по технологии WDM (Wavelength Division Multiplexing - мультиплексирование с разделением по длине волны). Модуль SFPd-03-1310-WDM работает в паре с модулем SFPd-03-1550-WDM. При этом модуль SFPd-03-1310-WDM передает данные на длине волны 1310nm, а принимает данные на длине волны 1550nm. С другой стороны модуль SFPd-03-1550-WDM передает данные на длине волны 1550nm, а принимает данные на длине волны 1310nm. Модули обеспечивают передачу данных на скорости 1.25Gbps/1.063Gbps на расстоянии до 3 км. Трансиверы оборудованы одним оптическим портом с разъемом LC (модуль SFPd-03-1310-WDM-LC), или SC (модуль SFPd-03-1310-WDM-SC). Характеристики

• Скорость передачи данных: 1.25Gbps/1.063Gbps
• Встроенная цифровая диагностика (DDM)
• Длина волны передачи / приема: 1310nm / 1550nm
• Мощность передатчика, Pout: -10 ... -4 dBm
• Чувствительность приемника, Pin: -22 dBm
• Макс. расстояние передачи данных: 3 км
• Тип трансивера: FP laser
• Тип ресивера: PIN photodetector
• Тип разъема: LC Connector (модуль SFPd-03-1310-WDM-LC)
• Тип разъема: SC Connector (модуль SFPd-03-1310-WDM-SC)
• «Горячая» замена.
• Питание: + 3.3V.
• Рабочая температура: 0 ... +70 ° C
• Соответствует стандарту SFP MSA и SFF-8472
• Соответствует стандарту SONET OC-24-LR-1

Альтернативное описание Модуль Step4Net SFPd-03-1310-WDM-SC:

Модуль одноволоконный Step4Net SFPd-03-1310-WDM-SC Ethernet SFP 1Gbps WDM (трансивер) по одному волокну. Длины волн передачи/приема 1310TX/1550RX. Скорость передачи 1.25 Гб/с. Напряжение питания: 3.3 В. Дальность связи 3 км. Тип оптического разъема SC. (Ответная часть SFPd-03-1550-WDM-SC).

Для организации соединения по технологии WDM используется пара оптических модулей, которые устанавливаются на разных концах линии связи. К примеру, модуль SFP-xx-1310xx-SC — использует длину волны 1550 нм для приема данных и 1310 нм для передачи данных, т.е. 1310TX/1550RX. А модуль SFP-xx-1550xx-SC — использует длину волны 1310 нм для приема данных и 1550 нм для передачи данных, т.е. 1550TX/1310RX.

Трансиверы (Transceivers) SFP Step4Net SFPd-03-1310-WDM-SC и SFP Step4Net SFPd-03-1310-WDM-SC поддерживают работу с одномодовым оптическим кабелем 9/125 мкм и обеспечивают передачу данных на расстояния 3 км. Трансиверы оборудованы 1 оптическим портом с разъемом SC и допускают «горячую» замену и установку.
